|
科技成果名称 |
一种织构化铌酸钾钠基压电陶瓷及其制备方法和应用 |
|
完成单位 |
聊城大学材料科学与工程学院 |
|
成果简介
（200-500字） |

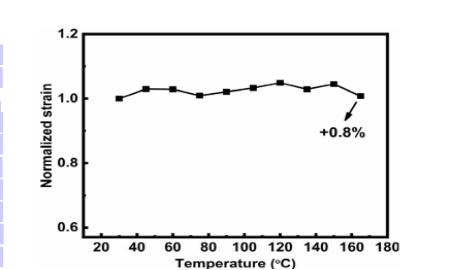

本发明提供一种织构化铌酸钾钠基压电陶瓷及其制备方法和应用。该压电陶瓷的化学通式为0.97(K0.48Na0.52)(Nb0.96Sb0.04)O30.03Bax(Bi0.5Ag0.5)1‑xZrO3，0.1≤x≤0.4。该制备方法包括如下步骤：1)按照化学通式中元素的化学计量比称取原料，经一次球磨、一次烘干、预烧、二次球磨、二次烘干和过筛；2)将粉体基料、NaNbO3模板、烧结助剂、溶剂和粘结剂混合；3)将流延浆料流延、干燥、切割、叠片、热压和排粘，获得陶瓷生坯；4)将陶瓷生胚进行烧结。本发明织构化铌酸钾钠基压电陶瓷的压电性能具有高温度稳定性，在较宽的温度区间下保持着较高的压电和应变性能。 |
|
知识产权情况 |
一种织构化铌酸钾钠基压电陶瓷及其制备方法 授权号：CN114988874B |
|
成果成熟度 |
○实验室阶段 √小试阶段 ○中试阶段 ○市场化阶段 |
|
成果转化方式 |
√技术转让 ○技术开发 √技术入股 ○股权投资 √许可使用 ○合作开发 ○其他 |
